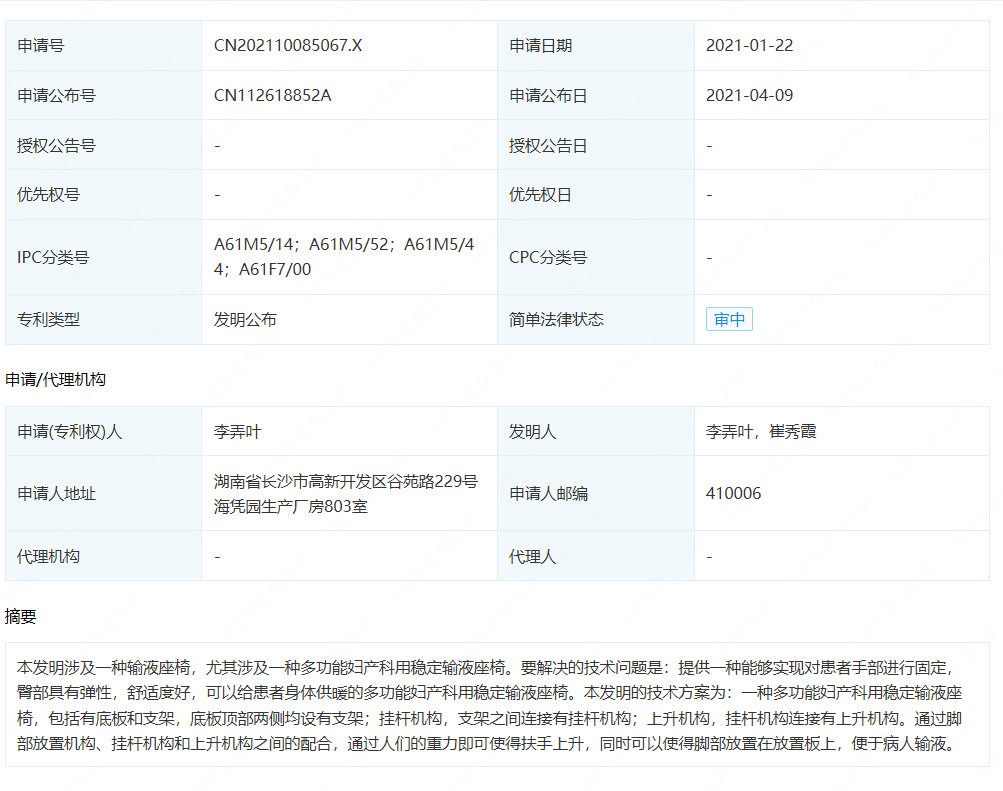

摘要： : 本发明涉及一种输液座椅，尤其涉及一种多功能妇产科用稳定输液座椅。要解决的技术问题是：提供一种能够实现对患者手部进行固定，臀部具有弹性，舒适度好，可以给患者身体供暖的多功能妇产科用稳定输液座椅。本发明的技术方案为：一种多功能妇产科用稳定输液座椅，包括有底板和支架，底板顶部两侧均设有支架；挂杆机构，支架之间连接有挂杆机构；上升机构，挂杆机构连接有上升机构。通过脚部放置机构、挂杆机构和上升机构之间的配合，通过人们的重力即可使得扶手上升，同时可以使得脚部放置在放置板上，便于病人输液。

详情： :

1.一种多功能妇产科用稳定输液座椅，其特征在于，包括有：底板（1）和支架（2），底板（1）顶部两侧均设有支架（2）；挂杆机构（3），支架（2）之间连接有挂杆机构（3）；上升机构（4），挂杆机构（3）连接有上升机构（4）。

2.如权利要求1所述的一种多功能妇产科用稳定输液座椅，其特征在于，挂杆机构（3）包括有：安装椅（31），支架（2）上部之间连接有安装椅（31）；第一弹性组件（32），安装椅（31）左右两侧均设有第一弹性组件（32）；坐垫（33），第一弹性组件（32）顶部之间连接有坐垫（33）；第一楔形块（34），第一弹性组件（32）底部均设有第一楔形块（34）；移动杆（35），支架（2）一侧均滑动式连接有移动杆（35）；弹簧（38），移动杆（35）一侧与支架（2）之间均设有弹簧（38）；连接架（36），移动杆（35）下部之间设有连接架（36）；第二楔形块（37），连接架（36）两侧均设有第二楔形块（37）。

3.如权利要求2所述的一种多功能妇产科用稳定输液座椅，其特征在于，上升机构（4）包括有：凸块（41），连接架（36）两侧均设有凸块（41）；第二弹性组件（42），安装椅（31）两侧均设有两个第二弹性组件（42）；扶手（45），两个第二弹性组件（42）顶部之间均设有扶手（45）；移动板（43），两个第二弹性组件（42）底部之间均设有移动板（43）；第三楔形块（44），移动板（43）一侧均设有第三楔形块（44）。

4.如权利要求3所述的一种多功能妇产科用稳定输液座椅，其特征在于，还包括有脚部放置机构（5），脚部放置机构（5）包括有：第一固定块（51），连接架（36）两侧均设有第一固定块（51）；转轴（52），支架（2）一侧均转动式连接有转轴（52）；直齿轮（53），转轴（52）上均设有直齿轮（53）；放置板（54），转轴（52）内侧均设有放置板（54）；齿条（55），第一固定块（51）一侧均设有齿条（55），齿条（55）和直齿轮（53）啮合。

5.如权利要求4所述的一种多功能妇产科用稳定输液座椅，其特征在于，还包括有手部固定机构（6），手部固定机构（6）包括有：第二固定块（61），安装椅（31）后部两侧均设有第二固定块（61）；转杆（62），第二固定块（61）之间转动式连接有转杆（62）；撬杆（63），转杆（62）两侧均设有撬杆（63）；连接杆（64），第三楔形块（44）之间连接有连接杆（64）；顶杆（65），连接杆（64）两侧均设有顶杆（65）；支撑块（66），支架（2）上部均设有支撑块（66）；第三弹性组件（67），支撑块（66）上均设有第三弹性组件（67）；下压板（68），第三弹性组件（67）之间滑动式连接有下压板（68）；第四弹性组件（69），下压板（68）前部两侧均设有两个第四弹性组件（69）；压块（610），两个第四弹性组件（69）之间均滑动式连接有压块（610）。

6.如权利要求5所述的一种多功能妇产科用稳定输液座椅，其特征在于，还包括有药品温度控制机构（7），药品温度控制机构（7）包括有：连接板（71），移动杆（35）上部均设有连接板（71）；第五弹性组件（72），连接板（71）上均设有第五弹性组件（72）；开关（73），支架（2）上部之间连接有异形板，异形板两侧均设有开关（73）；热源灯具（75），异形板前部两侧均设有热源灯具（75）；电线（74），热源灯具（75）顶部与同侧的开关（73）之间均设有电线（74）。

7.如权利要求6所述的一种多功能妇产科用稳定输液座椅，其特征在于，还包括有空瓶回收机构（8），空瓶回收机构（8）包括有：承物板（81），支架（2）上部一侧均设有承物板（81）；推块（83），承物板（81）顶部均设有推块（83），推块（83）和移动杆（35）滑动式连接；收集桶（82），承物板（81）上设有收集桶（82）。

8.如权利要求7所述的一种多功能妇产科用稳定输液座椅，其特征在于，收集桶（82）形状为圆柱状。
