售价 : 询价

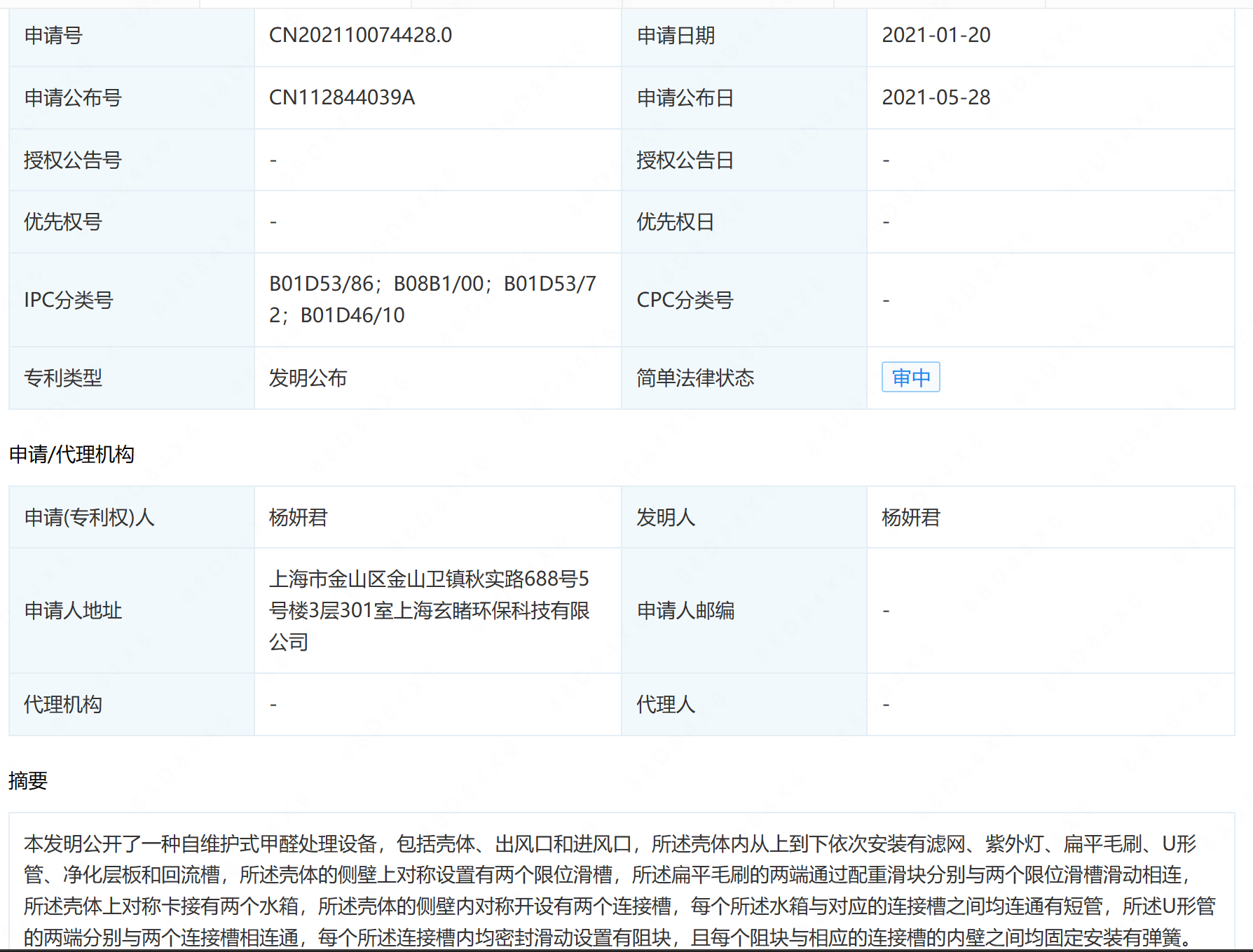

摘要： : 本发明公开了一种自维护式甲醛处理设备，包括壳体、出风口和进风口，所述壳体内从上到下依次安装有滤网、紫外灯、扁平毛刷、U形管、净化层板和回流槽，所述壳体的侧壁上对称设置有两个限位滑槽，所述扁平毛刷的两端通过配重滑块分别与两个限位滑槽滑动相连，所述壳体上对称卡接有两个水箱，所述壳体的侧壁内对称开设有两个连接槽，每个所述水箱与对应的连接槽之间均连通有短管，所述U形管的两端分别与两个连接槽相连通，每个所述连接槽内均密封滑动设置有阻块，且每个阻块与相应的连接槽的内壁之间均固定安装有弹簧。本发明对紫外灯表面的清洁效果更好，不需要人工清洗，从而达到设备自发性维护的目的。

详情： :

1.一种自维护式甲醛处理设备，包括壳体(1)、出风口(2)和进风口(13)，其特征在于，所述壳体(1)内从上到下依次安装有滤网(5)、紫外灯(6)、扁平毛刷(9)、U形管(11)、净化层板(12)和回流槽(14)，所述壳体(1)的侧壁上对称设置有两个限位滑槽(7)，所述扁平毛刷(9)的两端通过配重滑块(8)分别与两个限位滑槽(7)滑动相连，所述壳体(1)上对称卡接有两个水箱(3)，所述壳体(1)的侧壁内对称开设有两个连接槽(16)，每个所述水箱(3)与对应的连接槽(16)之间均连通有短管(4)，所述U形管(11)的两端分别与两个连接槽(16)相连通，每个所述连接槽(16)内均密封滑动设置有阻块(17)，且每个阻块(17)与相应的连接槽(16)的内壁之间均固定安装有弹簧(18)。

2.根据权利要求1所述的一种自维护式甲醛处理设备，其特征在于，所述扁平毛刷(9)包括骨架和刷丝，所述骨架靠近配重滑块(8)处为开口向下的弧形轻质板拼接而成。

3.根据权利要求1所述的一种自维护式甲醛处理设备，其特征在于，每个所述阻块(17)均为弱磁体制成，每个所述配重滑块(8)均为铁磁性金属制成。

4.根据权利要求1所述的一种自维护式甲醛处理设备，其特征在于，所述U形管(11)靠近净化层板(12)的部分对称开设有多个喷洗孔，且每个喷洗孔的开设方向均朝向净化层板(12)。

5.根据权利要求1所述的一种自维护式甲醛处理设备，其特征在于，所述回流槽(14)与两个水箱(3)之间连接有多根毛细管(15)。

6.根据权利要求1所述的一种自维护式甲醛处理设备，其特征在于，所述滤网(5)与壳体(1)的内壁滑动相接，每个所述水箱(3)的底壁上均密封贯穿设置有弹性囊(10)，且两个弹性囊(10)的底部均与滤网(5)的上表面相抵。
